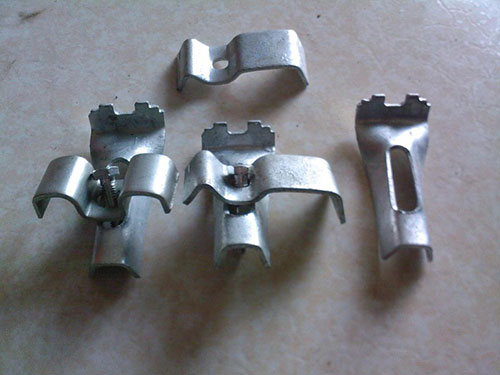

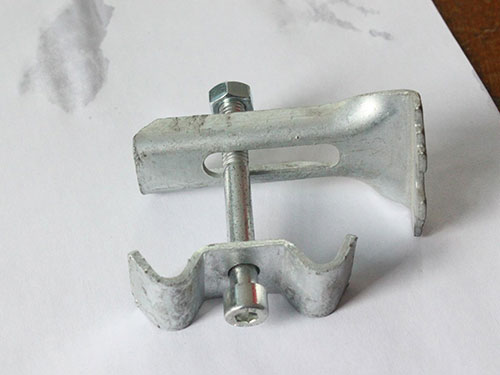

A型:由一塊帶雙鉤的上壓板,一塊帶齒的下壓板和一支M8的內六角螺栓組成。
B型:由一塊帶雙鉤的上壓板(其中一個鉤可將相鄰的兩塊鋼格板括在一起),一塊帶齒的下壓板和一支>M8的內角螺栓組成。

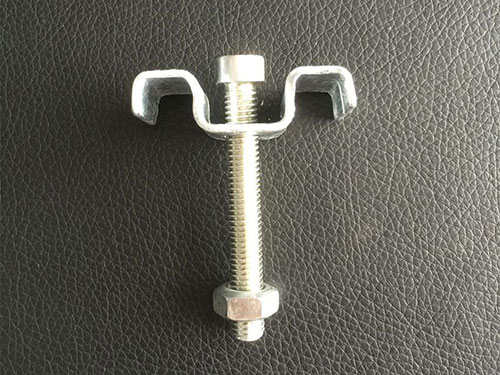

C型:由一塊帶雙鉤的上壓板和一支可焊接在支撐構件上的M8的六角頭螺栓組成。
鋼格板安裝夾是用鋼板經過機器折彎,打孔之后做成的,夾結實經用,安裝簡便,鍍鋅后的安裝夾美觀牢固,且不易生銹,能夠很好的固定安裝夾。
鋼格板的安裝可用焊接固定和安裝夾固定兩種方法。焊接固定適用于長久不需拆卸的部位,如設備周圍平臺,而采用安裝夾具有不破壞鋅層及拆卸方便的特點。
安裝夾適用于各種系列的鋼格板,由上卡、下卡和M8螺栓組成。焊接固定的方法是:在鋼格板每個角第一根扁鋼上,焊縫長不小于20mm,高不小于3mm的角焊。
安裝夾固定的方法是:每塊板至少采用四套安裝夾,對跨距較大的板塊在可利用的支承物上多安裝幾個。
